Dane DEM po raz kolejny .....

[GPS Maniak]

Jakieś śmieszne CIT-8 muszę robić zatem czasu mało, ale ......
Generalnie da się Oto UMP w nowej odsłonie


Nie jest to jednak 100% kompatybilność. Po prostu zmieniając parametry wyświetlania wrzuciłem mapę DEM "pod spód" UMPa.

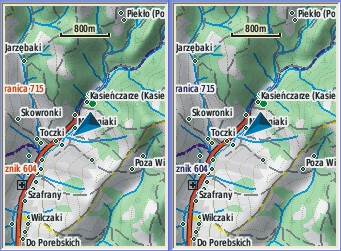

Cieniowanie jak widać działa, działa też na moich mapach, ale ponieważ mapa DEM jest pod spodem, utraciła ona tę cechę na której mi osobiście najbardziej zależy: nie podtrzymuje kolorów etykiet, co widać na załączonym obrazku. Na lewo mapa DEM kompatbilna z Walkerem, na prawo mapa przerobiona pod UMPa.


Problemu nie ma, bo w odbiorniku możemy mieć dwie rózne mapy o róznych FID i róznych ID poszczególnych arkuszy, a dzięki profilom użytkownika włączając UMPa włączymy automatycznie DEM przerobione pod UMPa, a włączając np. Walkera włączymy oryginalną mapę DEM.

Koledzy, którzy mają dostęp do zarówno do DEM_PL_50 jak też do DEM_100 mogą w zasadzie "od ręki" tak właśnie ten problem rozwiązać, ponieważ mapy te mają odmienne parametry FID/ID.

Przypominam jeszcze raz o tym, o czym już pisałem wcześniej.
Aby uniknąć zielonych i brązowych przebitek musimy zdefiniować background 0x4b jako biały (na dzień) i nadać mu DrawOrder=1, co pociąga za sobą konieczność zmian wszystkich innych deklaracji DrawOrder w pliku TYP.

Jeżeli komuś nie za bardzo wychodzi grzebanie w pliku TYP, to daję gotowy pliczek, z którego ja korzystałem: http://gpsmaniak.com/2010/Download_Typ_ ... czniat.typ Nie wiem czy nie ma tam literówki w nazwie, ale takie coś mam na dysku. Regedit też to potwierdza. Plik pochodzi bodajże z instalki z grudnia 2011r.

No i najważniejsze. Mapę DEM, a dokładniej mapset DEM_PL_100.img (w pliku IMG siedzą 4 arkusze) musimy potraktować GmapToolem z aktywnymi "Opcjami eksperymentalnymi", po czym wykorzystując zakładkę "Wpisz" ustawiamy:
* Priorytet: 23
* TRE: 1 4 13 1
i to by było na tyle. Dajcie znać czy zadziałało.

[Mariusz65]

Zrobiłem wreszcie ten myk z GmapToolem i mapa DEM_100 niby działa z UMP tylko, że te paskudne przebarwienia wszystko psują

Szkoda, bo UMP to jest akurat mapa, którą aktualizuję najczęściej i trochę upierdliwe byłoby każdorazowe grzebanie w TYP-ie

[GPS Maniak]

Jesteś pewien, że plik TYP podlega aż tak częstym modyfikacjom? Szczerze wątpię. Dlatego wydaje mi się, że problemem nie będzie każdorazowe dłubanie w TYPie ile pamiętanie o tym by go każdorazowo podmienić. Inna opcja: przekonać szefów UMPa, by plik "reczniak" publikowali w wersji kompatybilnej z DEM.

[Mariusz65]

Tylko, że ja w Dakocie używam wersji pełnej a ona z Twoim TYPem i mapą DEM wygląda tak

[GPS Maniak]

Nie wiem co to "wersja pełna" i jak się ma sprawa FID i PID "wersji pełnej", do FID i PID wersji którą ja testowałem na wiosnę. Jeżeli FID lub PID tych produktów są różne siłą rzeczy plik TYP z FIDem i PIDem jednej mapy nie będzie pasował do drugiej. Nie podejrzewam jednak żeby tak było, chociaż wygląd ulic i dróg a także chyba warstwic na Twoich screenach różni się od tego co widzę w UMPie w MapSource i co prenetowałem na moim screenie. Zatem nie wykluczone, że "Twój" UMP nie widzi "mojego" TYPu. Sprawdzę problem tyle że nie wiem czy zdążę przed wakacjami, bo grafiki prac mam tak napięte że aż strach się bać

[Mariusz65]

Jeżeli FID lub PID tych produktów są różne...

Każda wersja UMP ma inny FID:
TOPO - 125
Ogonkowa -123
Pełna - 122

[GPS Maniak]

No to nie może działać. Trzeba przeedytować plik TYP i wpisać tam FID 122.
Zzipowany gotowiec w załączeniu.

[GPS Maniak]

W MS tak to powinno wyglądać:

Oczywiście mówię o szacie graficznej, a nie ilości obiektów, gdyż ja mam na PC wersję archeologiczną UMPa

[Mariusz65]

Dzięki Lechu Teraz jest tak (miejsca te same, DEM włączone):


PS
W pełnej trzeba zmienić nazwę z reczniat.typ na reczniak.typ bo tam nie ma tej literówki!

[Freud]

Mariusz - czy jesteś w stanie udostępnić to jakoś?
ja nie wiem jak łączycie UMP z DEM, ale jeśli to tylko kwestia pliku .typ i włączenia warstwy DEM_100 to ja bym poprosił ten gotowy plik .typ

[GPS Maniak]

ja bym poprosił ten gotowy plik .typ

Gotowy plik TYP jest w tym wątku publikowany i to dwa razy. Raz dla FID 125 (dla UMP Topo) i drugi raz zzipowany jako 7z - dla FID 122 (wersja pełna UMP).
Przypomnę - że prezentowane tu pliki TYP nie są mojego autorstwa - taki plik zainstalował mi się jako alternatywny dla odbiorników ręcznych podczas standardowej instalacji UMPa. Ja wprowadziłem tylko pewne techniczne poprawki po to, by uniknąć tych brzydkich zielonych i brązowych przebarwień mapy po włączeniu cieniowania mapy.

jeśli to tylko ... kwestia pliku .typ i włączenia warstwy DEM_100

Dokładnie. Chodzi o to by załączyć w odbiorniku 2 mapy: UMP i DEM_100, tyle że DEM_100 w oryginale ma parametry dostosowane do moich produkcji, dlatego:

No i najważniejsze. Mapę DEM, a dokładniej mapset DEM_PL_100.img (w pliku IMG siedzą 4 arkusze) musimy potraktować GmapToolem z aktywnymi "Opcjami eksperymentalnymi", po czym wykorzystując zakładkę "Wpisz" ustawiamy:
* Priorytet: 23
* TRE: 1 4 13 1

[Mariusz65]

@Lechu – Dopiero teraz zauważyłem, że w Twojej skórce dla UMP "ręczniak" nie są widoczne nieczynne linie kolejowe!
W MS jest tylko cienka linia, a w odbiorniku wcale

Dałoby radę poprawić tak aby nieczynne linie kolejowe byłu widoczne tak jak czynne tylko bladziej? Tak jak tu:


W wersji topo to ważna informacja. Mnie konkretnie interesuje plik "reczniak" dla wersji Pełnej (FID 122)!

[GPS Maniak]

@Lechu – Dopiero teraz zauważyłem, że w Twojej skórce dla UMP "ręczniak" nie są widoczne nieczynne linie kolejowe!

Prawdę powiedziawszy niczego nie zmieniałem w tej materii. Może wówczas, gdy przerabiałem plik TYP, nie było jeszcze tego typu obiektów na mapie? Przyjrzę się problemowi.

[Zachu]

Dałoby radę poprawić tak aby nieczynne linie kolejowe byłu widoczne tak jak czynne tylko bladziej? Tak jak tu:

Otwieramy stronę: http://ati.land.cz/gps/typdecomp/editor.cgi?mode=d
Jeśli chcesz przerobić istniejący plik TYP, wybierasz zakładkę Edit, Przeglądaj i wybierasz interesujący plik.
Add new polygon w tym konkretnym przypadku, jeśłi plam to polygon, linia to Add new line, punkt Add new point.
W pierwszym polu wybieramy Type and subtype: 4b - Background (coverage), Drawing order: 1
Color mode: 9, dwa rożne kolory, na dzień i noc.
Colors: << i wybrać kolor z palety
Save
Na dole strony Download TYP file.

Do UMP, zmienić nazwę na taką jak ma przerabiany plik. Sprawdzić czy wszystko dział klikając np skorka-reczniak.bat otworzyć MS, klikanie 2 razy Ctrl + G nie jest konieczne. Zmiany powinny być widoczne. Jeśli dodamy kolor nocny, trzeba sprawdzić w odbiorniku

[Mariusz65]

No i najważniejsze. Mapę DEM, a dokładniej mapset DEM_PL_100.img (w pliku IMG siedzą 4 arkusze) musimy potraktować GmapToolem z aktywnymi "Opcjami eksperymentalnymi", po czym wykorzystując zakładkę "Wpisz" ustawiamy:
* Priorytet: 23
* TRE: 1 4 13 1

A jakie parametry w GmapToolu trzeba wpisać dla mapy DEM_PL_50
Bo z tymi nie działa! (Chodzi o współpracę z UMP)

Po prostu zmieniając parametry wyświetlania wrzuciłem mapę DEM "pod spód" UMPa.
