OziMapToKMZ rastry Oziego do Colorado

[soko]

Zwracam uwagę na program, który prawdopodobnie w najbliższych dniach uzyska dojrzałość.

http://mozigo.zubor.net/uploaded/OziMap ... ni_lng.zip

Umożliwia przerobienie mapy w Ozim na raster do ładowania do Colorado (.kmz) w minutę.Pliki obrazowe OziExplorera nie muszą być w .jpg. Mogą być też w .bmp i .png. Są docelowo przerobione na plik .kmz zawierający dane w .jpg akceptowane przez Colorado.

Poniżej zrzut ekranowy i kroki, które należy po kolei wykonać.(cyferki po kolei)


0. Zaznaczamy język angielski (na razie polski nie działa, jest tylko angielski, czeski i słowacki). Klikamy "Google Translate". Powinien się po chwili pojawić ekran po angielsku.
1. Wybieramy mapę (wybieramy plik .map, odpowiednik nie musi być w .jpg). Dane mapy pokazują się w dużym oknie informacyjnym pliku .map)
2. Zaptaszkowujemy "Copy resulting KMZ"
3. Wybieramy lokalizację pliku .kmz.
4. Wybieramy wartość priorytetu rysowania dla map rastrowych.

5. Wybieramy ilość rzędów
6. Wybieramy ilość kolumn.
Pokazuje się wartość wielkości segmentu ("Tile size"). Jeśli jeden z boków przekracza 1024, wartość ta podświetla się na czerwono. Z przemnożenia ilości rzędów i kolumn znamy ilość segmentów. Nie może być większa od 100 dla jednej mapy. Także nie może być ( jak na razie) większa od 100 w całym zestawie map rastrowych. Warto więc tak dobierać wartość, by segmentów było jak najmniej w danym pliku .kmz. Ściagając zdjęcie z interentu i wycinając dany fragment pod GoogleMV też warto tak dobierać boki, by niepotrzebnie nie było "ścinek" (malutkich wąskich segmentów) na obrzeżu mapy.

6a. Nie jest zaznaczone numerem, ale możemy zmienić domyślną nazwę tworzonego pliku na inną. ("Name of target KMZ"). Chyba nawet trzeba, bo nie może być żadnych spacji, kropek , polskich znaków itp. Jak są, nie wgra się na dysk (zazwyczaj).

7. Klikamy "Split map to smaller pieces" i po kilku sekundach w okienku obok mamy : "Hotowo. Skopirowane do..."
8. Z wybranego katalogu kopiujemy plik .kmz do odpowiedniego katalogu ( X:/Garmin/CustomMaps/ ) na Colorado.
9. Sprawdzamy kalibrację aktywując np. mapę wektorową (Najlepiej UMPpcPL - najdokładniejsza).

Mapka j.w. prosto z dysku, wygląda po tej procedurze w Colorado przepięknie, ale kalibrację ma nieźle walniętą:



EDIT 03/11/2009: jak - moim zdaniem - przygotować sztabówki np. Pulkovo 1942 do przerobienia w OziMapToKMZ, tak by kalibracja się zgadzała - opisałem w poście z 03/11/2009 w tym wątku.

Za to ściągniete kiedyś z GooglemMV zdjęcia siedzą jak żyleta:



Tutaj to po prostu rewelacja!

Myślę, że ciekawe - Krzysztof

[miecho]

Rzeczywiście przy Map Projection,Transverse Mercator po przekonwertowaniu tym programikiem mapka się rozjeżdża. Jeżeli się mapkę wcześniej "przemieli" MapEditem (Export->OziExplorerMap) i w ten sposób uzyska się Map Projection,Latitude/Longitude to dla takiej mapy efekt końcowy jest już zadowalający .

[Ranger]

Wystarczy zrzut ekranu z tego narzędzia dla zdjęć z satelity i chyba wszysko będzie jasne.
Myślę że program przerabia poprawnie mapy w Mercatorze, dla innych by musiał przelecieć z Pułkowa do WGS84 i przekształcić odwzorowanie obrazka.
Pozdrawiam
Ranger

[asandrzej]

Witam.
Przyczyną „skopanej” kalibracji jest Map Datum Pulkovo 1942 na WGS 84 powinno być w porządku sprawdziłem narazie na dwóch arkuszach to na sto % jeszcze nie mogę powiedzieć czy jest OK.
Pozdrawiam.
Czy jest możliwość w tym programie ustawienie przeźroczystości czy trzeba w Google Earth korygować przeźroczystość dla każdego pojedynczego arkusz z pliku .kmz ?

[asandrzej]

Dołączę jeszcze „P50_s28_zywiec_300dpi.jpg” był problem z podzieleniem. Zastosowanie podziału 7x10 zadziałało (924x494) wielkość poj. arkusza.
Pozdrawiam.

[miecho]

Czy jest możliwość w tym programie ustawienie przeźroczystości ...

Można. Najstarszy bajt w Opacity - 256 poziomów przezroczystości. Jeżeli ustawisz na "FF" to uzyskasz nieprzezroczysty, "7F" 50% przezroczystości, "00" - całkowicie przezroczysty.

[miecho]

Pojawiła się wersja 1.0.0.9
- West/South coordinate bug corrected
- For "Whole map as GE overlay" button: The name of KML file in the KMZ archive was changed to doc.kml

http://mozigo.zubor.net/uploaded/OziMapToKmz_uni_lng.zip

[asandrzej]

Najstarszy bajt w Opacity - 256 poziomów przezroczystości. Jeżeli ustawisz na "FF" to uzyskasz nieprzezroczysty, "7F" 50% przezroczystości, "00" - całkowicie przezroczysty.

Witam.
Dzięki. Nie chciałem nic tam przestawiać, bo różnie się to kończy.
Pozdrawiam

[asandrzej]

Witam.
OziMapToKmz w nowej wersji tak jak i w poprzedniej nie radzi sobie z najczęściej stosowanymi przez nas Mapm Datum i Map i Projection takim jak Pulkovo 1942/Transverse Mercator, WGS 84/(UTM), Potsdam Rauenberg DHDN/Transverse Mercator. Mapy, która po przetworzeniu do pliku.kmz ma najmniejszy błąd w kalibracji to WGS 84/Transverse Mercator, ale także nie do zaakceptowania. Największy błąd jest przy przetworzeniu map Potsdam Rauenberg DHDN/Transverse Mercator.
Pozdrawiam.

[miecho]

No niestety nie potrafi. Na forum garminowym https://forums.garmin.com/showthread.php?t=2841&page=3 -BOGI- (to jest chyba autor OziMapToKMZ) sugeruje żeby mapę wcześniej przekonwertować (np. MapEditem) do stosownego formatu przed skorzystaniem z OziMapToKMZ.

[Ranger]

Na ten moment poprawnym sposobem jest transformacja obrazu mapy do odwzorowania, gdzie poludniki są rownoległe i w orientacji północnej. Natomiast być może z czasem narzędzia będą w stanie wyliczyć kąt obrotu mapy i wtedy transformacje obrazka mapy mogą być zbędne.
Pozdrawiam,
Ranger

[asandrzej]

Witam.
Zgadza się też zauważyłem że nie obraca mapy.
Pozdrawiam.

[asandrzej]

Witam.

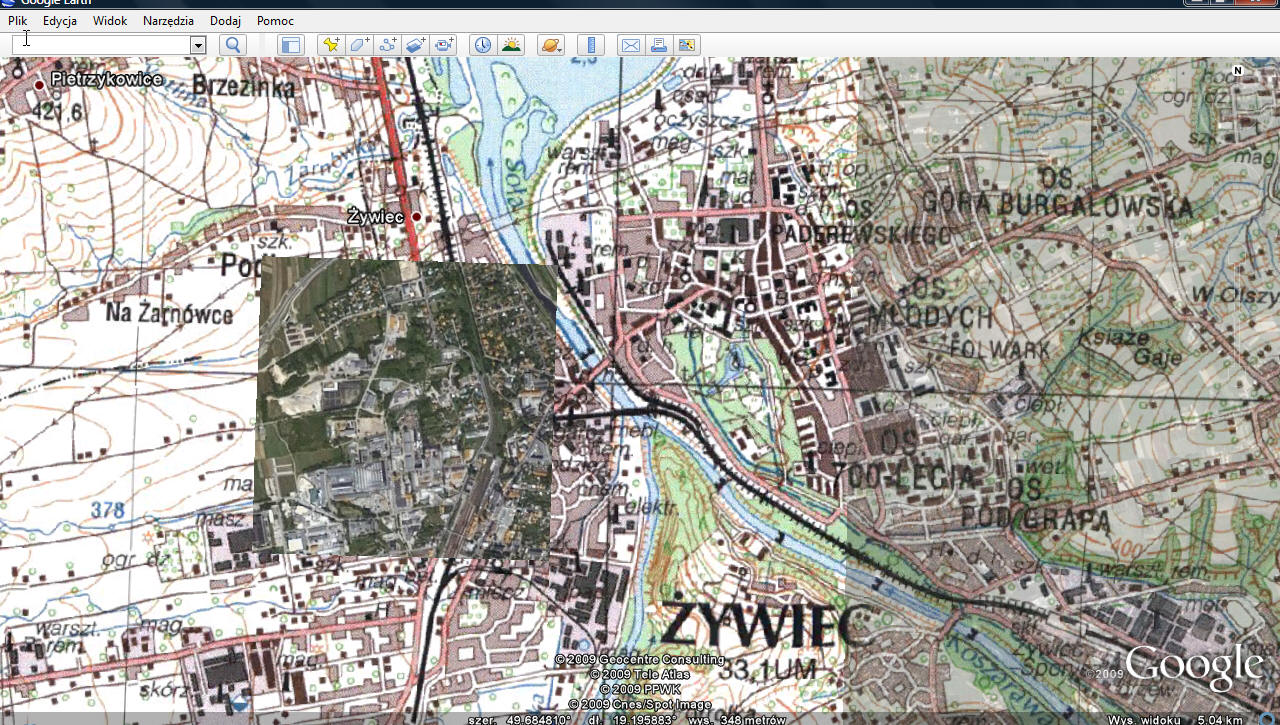

Jeżeli w jednym kml/kmz są zawarte są dwa pliki jpg, które nachodzą na siebie to podczas wyświetlania jeden zasłania drugi.

„Miecho” wyjaśnił szczegółowo, w jaki sposób wyświetlają się arkusze map nakładające się na siebie w Colorado. (efekt warstw).
viewtopic.php?f=2&t=6682&start=375
W Google Earth zależne jest też od kolejności włączenia (zaptaszkowania) to, co zostało ostatnie włączone jest na wierzchu na przykład zasłonięty arkusz gasimy (pomimo tego, że jest niewidoczny) i powtórnie włączamy będzie na wierzchu.
Po utworzeniu pliku kmz plik wyświetlany w Gogle Earth nosi nazwę pliku wsadowego (pliku.map) nie wyświetla się nazwa pliku uruchomionego przy różnego rodzaju próbach może to być mylące, dlatego w GE można zmienić nazwę nie tylko pliku.kmz, ale i plików wewnętrznych i powtórnie zapisać .
Pozdrawiam.

[miecho]

Jest dostępna wersja 1.0.1.3:

• Number of rows or columns in tile matrix can exceed 10 now. For example, it is possible to set 13x7 or 6x15 tiles. Suitable for some non square areas.
• Corrected bug that occured if path or filename contained space character

[soko]

Pułkowo - raster do COLO/ORE/DAKOTA

Aby sztabówka w formacie Pulkovo 1942 była dokładnie skalibrowana i przygotowana do obrobienia w OziMapToKMZ - należy wykonać następujące czynności:

1. Pobrać plik "datums.dat" ze strony GPSManiaka : http://gps.astronet.pl/new/down-0/datums.zip , rozpakować go i skopiować do głównego katalogu OziExplorera (zazwyczaj C:/OziExplorer/).
2. Przełożyć pliki z mapami do obróbki do jakiegoś osobnego katalogu. Dla porządku, by się wszystko nie pomieszało.
3. Uruchomić OziExplorer Trial i sprawdzić, czy mamy w File> Configuration> System >> w Data File Datum :"Pulkovo 1942 POL". Jeśli tak, ustawiamy jako domyślne w tym okienku, jak i w "Maps> Blank Map Datum".
4. Wgrywamy sztabówkę: File> Load> Load From File> Load Map File..
5. Map> Grid Line Setup> Grid Configuration >> i zaptaszkowujemy "Grid On". Linie powinny dokładnie pokrywać się z danymi na mapie.



6.Jeśli tak jest, - poleceniem File >Save To File > Save Map File, zapisujemy (nadpisujemy) zmieniony plik .map Ozi Explorera.
7.Otwieramy MapEdit i poleceniem File> Open wgrywamy przerobiony plik .map. Kalibracja brzegów w MapEdit nie zgadza się zbyt dokładnie z siatką, wygląda jednak na to, że nie jest to konieczne.
EDIT : jesli jednak chcemy, by nie było przerw pomiędzy mapkami, trzeba mapkę "wpasować w siatkę". Czyli CTRL "6" i lewy klawisz myszy i przesuwamy do zgrania krawędzi z siatką.
7a. Dobieramy właściwy zoom (wartość podana na dolnym pasku) . Zazwyczaj dobieramy taki jak skala mapy ( mniej więcej, bo dokładnie się zazwyczaj nie da - marginesy ). Jeśli chcemy mieć dobrze widoczne w odbiorniku zoomy rzędu 100-200 mtr raczej należy dać "nadwymiar" , a więc np. dla 1:50 000 dajemy 1:30 000. Im większe damy też powiekszenie, tym mapka w odbiorniku jest jaśniejsza, no i oczywiście zajmie wiecej kafelków.
---------------
Uwagi techniczne:
Konkretnie jest tak, że np. arkusz 1:50 000 widoczny w IrfanView jako 4233x 46000x 24 BPP zajmujący 5.91MB/55.59MB wgrany od razu do MapEdita bo kalibracja była idealna (pliki dostałem od fachowca przy okazji małej czarnej na CD ) i exportowany j.w. w skali 1:29000 dał wynikowy plik .bmp (tak eksportuje MapEdit) 2325 x 2561 o wielkości 17.0 MB i dał sie podzielić na 3 x 3 kafelki. Oznacza to, że takie przekształcenie daje 9x4 = 36 kafli na obszar pokrywany mapką 1:100 000.
Jeśli jednak wgrałem inną mapkę 1:50 000 w Irfan View 4159 x 4590 x 24BPP 7.41MB/54.63MB i eksportowałem w skali 1:48 000, to otrzymałem plki .bmp 1405x 1547 6.21MB i on oczywiście lekko zmieścił się w 2 x 2 = 4 kafelkach w OziMapToKMZ (7.40MB) , co daje 16 kafelków na 1:100 000 czyli przy limicie 100 kafelków da to pokrycie 50-tkami obszaru 6 setek.
No ale to każdy sobie sam rozważy, jakie zoomy dobrać. Myślę zresztą, że kiedyś limit kafelków będzie wyższy niż 100.
--------------

8.Poleceniem File> Export> OziExplorer map - eksportujemy do osobnego katalogu (lub nadpisujemy). Jeśli mapa ma szerokie brzegi, a zamierzamy dograć mapy sąsiadujące, dobrze jest opcją Custom maps poprawić koordynaty wgrywanego obszaru, by była tylko mapa (bez marginesów):



9. Tak przetworzoną mapkę pobieramy do OziMapToKMZ, jak to już opisano powyżej. Jeśli mapa jest prawidłowo przetworzona, nie powinna w okienku informacji o mapie pojawiać się już wzmianka o "Pulkovo 1942", a jedynie "WGS84";
tak jest źle:

a tak dobrze:


10. Po przetworzeniu mapy wgrywamy ją do odbiornika.Dołaczyła do już obecnych czterech 50-tek. jak widać kalibracja jest wystaczająco dokładna.


11. Widać jednak, że wykonana transformacja lekko ścina brzegi i arkusze dzieli biały pasek:



EDIT: jeśli jednak mamy mapki idealnie wpasowane w siatkę w Mapedicie, przerw w zasadzie nie ma. Są ledwo zauważalne.

Opis jest dla Pulkovo 1942. Oczywiście dla sztabówek w innych "datum" ustawienia dla OziExplorera są inne. Reszta tak samo.

Pozdrawiam Krzysztof
